波紋管閘閥的結構及特點
時間：2015-11-25 17:33:04 來源：多儀閥門 點擊：0次
波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。
波紋管閘閥結構：
波紋管閘閥的波紋管和閥蓋和閥桿是焊接成一體的，沒有縫，所以不泄露，閥桿的動作是靠壓縮波紋管而形變引起的，不是靠相對運動。普通閘閥用填料密封，閥桿和填料間會滑動，在低溫下容易泄露（閥芯），波紋管閘閥，就沒有這個問題。

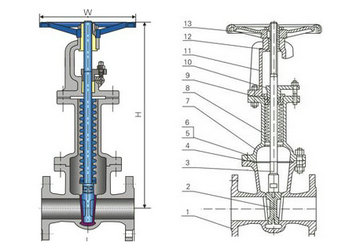

波紋管閘閥結構圖
波紋管閘閥用可以拉伸和壓縮的不銹鋼密閉波紋管來代替填料密封，一般用于滲透性較強的介質輸送，比如氫氣系統上的閥門，只要波紋管不損壞一般沒有外漏；而一般閘閥用填料來進行密封，容易出現泄漏。
波紋管閘閥特點：
1：波紋閘閥是雙重密封，波紋管（不銹鋼）+填料，安全性能更好，所以經常用于有毒介質，易燃易爆介質，高溫蒸汽，熱油等系統中。
2：開關力矩小，開關比較輕松，沒有流阻損失，使用壽命長，外形美觀等。
